Sheet Solutions Master

Comprehensive step-by-step solutions with handwritten notes

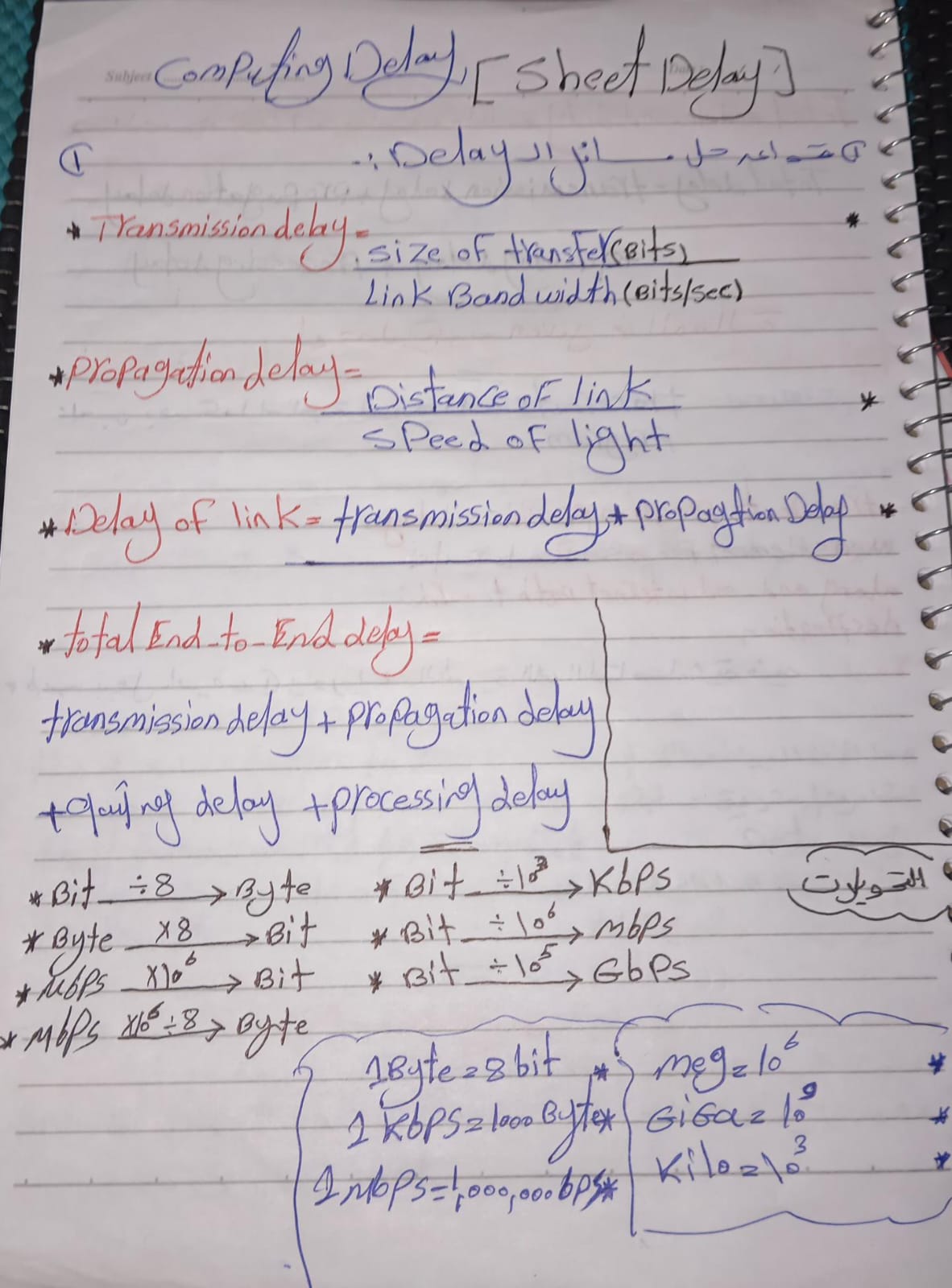

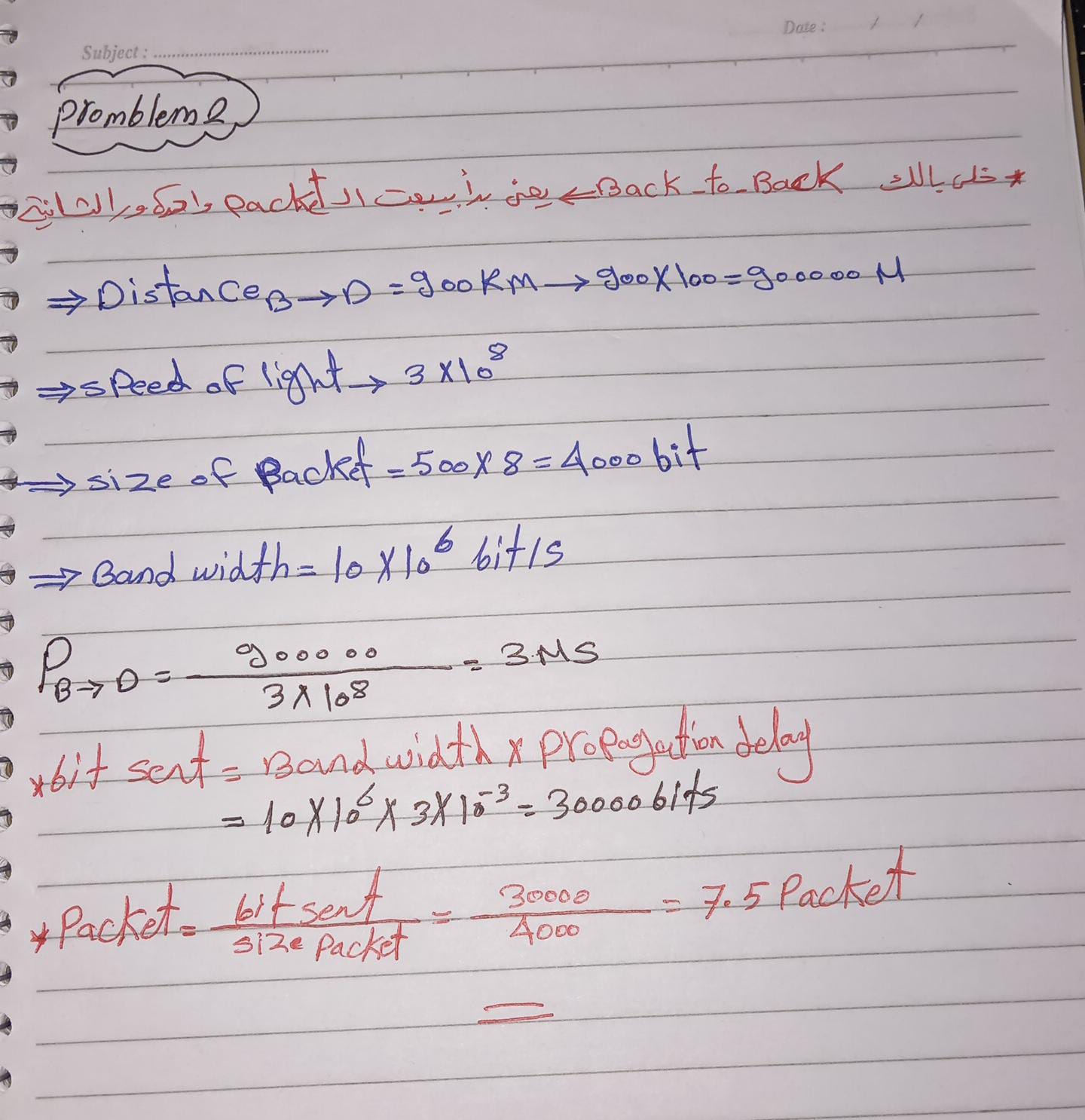

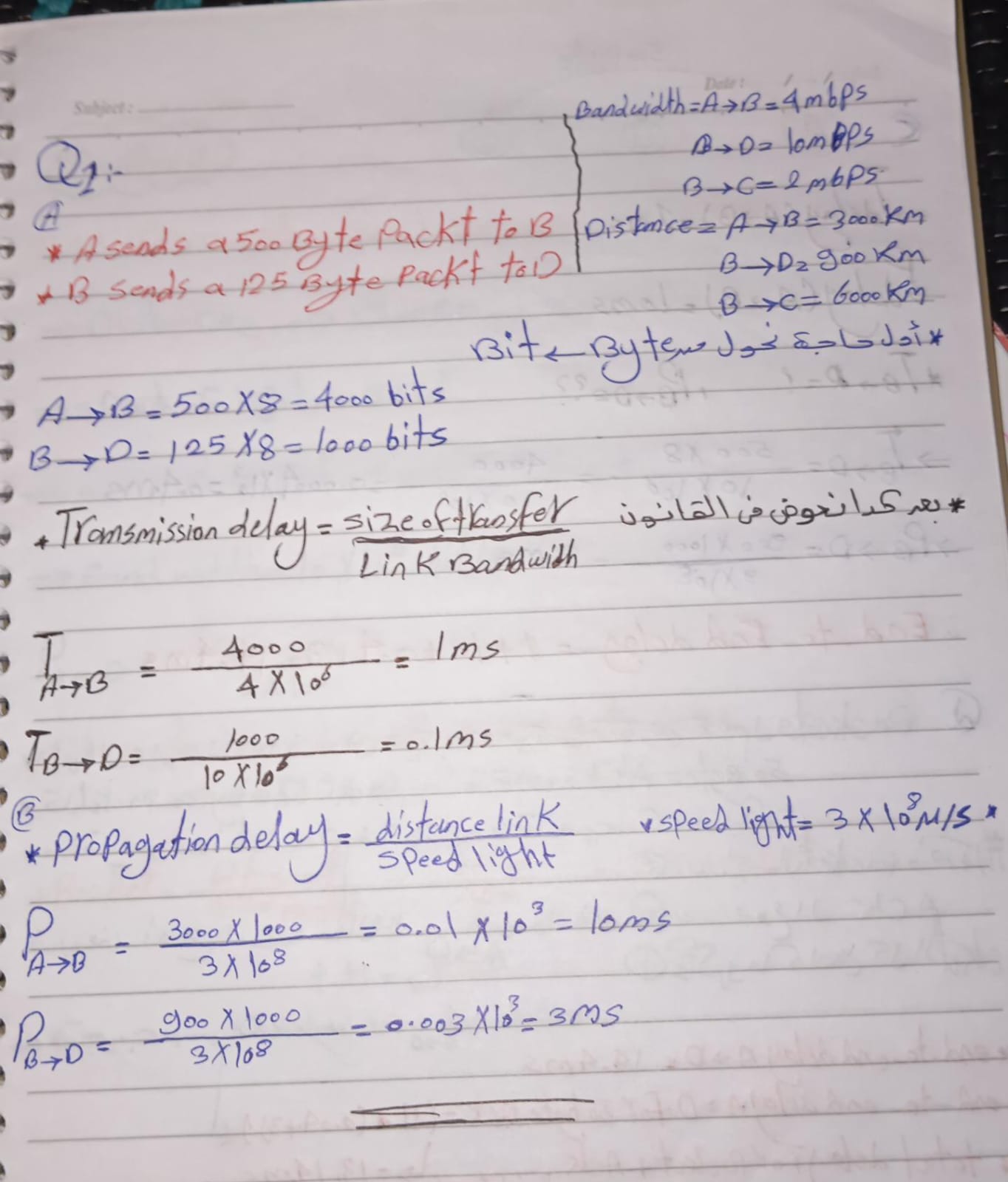

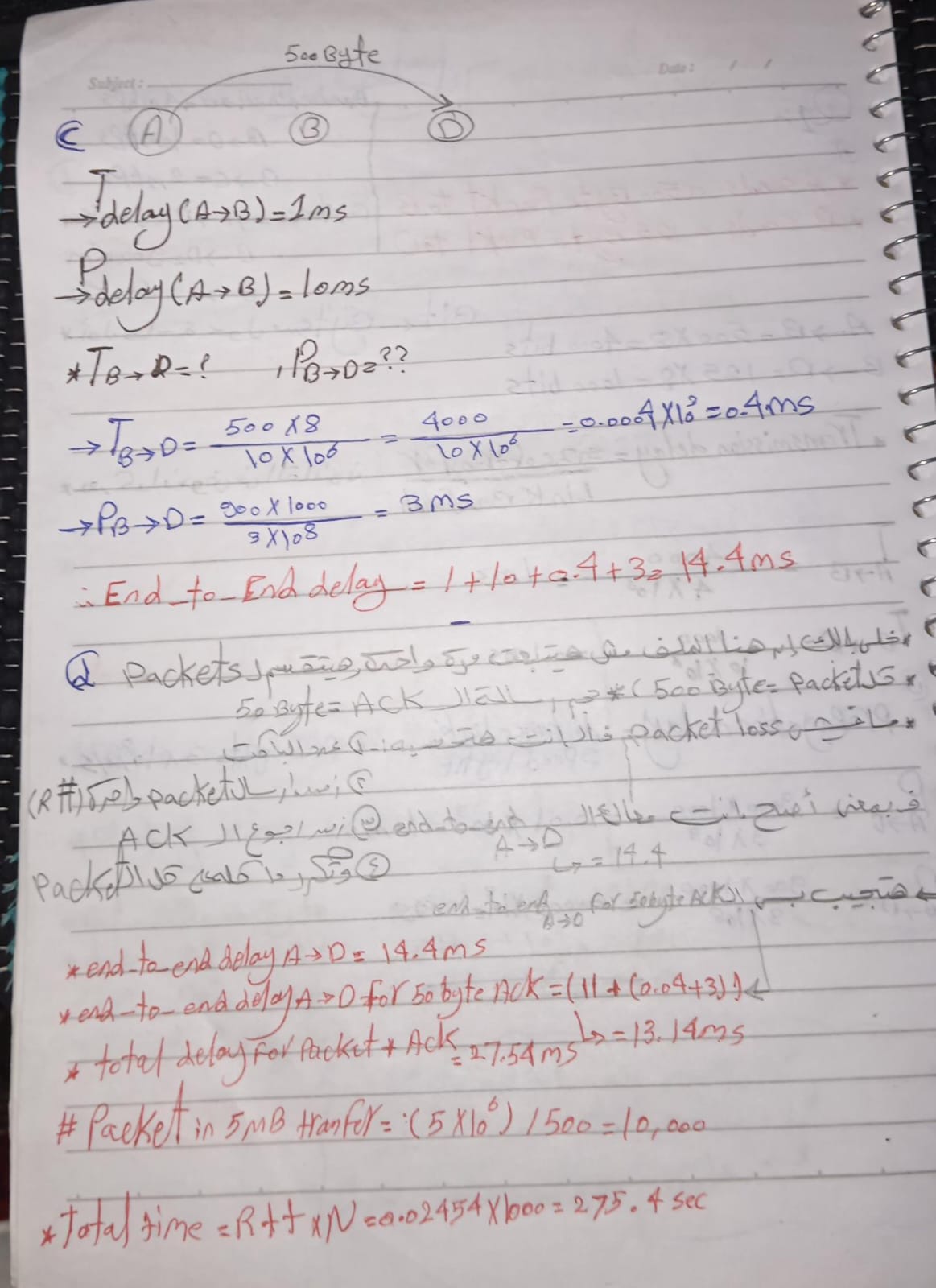

Sheet 1: Delay Calculations

This section covers the fundamental calculations for Transmission, Propagation, and End-to-End delays.

Part 1: Basic Delay Analysis

Part 2: Transmission vs Propagation

Part 3: Multi-hop Delay

Part 4: Throughput & Capacity

Quick Review:

d_trans (Transmission Delay): The time taken to push all the packet's bits into the link. (L/R)
d_prop (Propagation Delay): The time for a bit to travel from the beginning of the link to the destination. (d/s)
d_end-to-end: The sum of processing, queuing, transmission, and propagation delays.

Sheet 5: HTTP, DNS & Web Caching

دراسة عميقة لبروتوكول الـ HTTP وكيفية عمل الـ Web Caching والـ DNS بالتفصيل.

Problem 01

Web Caching & Utilization

Givens:

Hit Rate (δ) = 0.3 (30%)

RTT = 2 sec

Object Size (L) = 200,000 bits

Traffic Rate = 1 Mbps

Access Capacity (R) = 1.54 Mbps

a) Access link utilization WITHOUT web cache?

لما ميكنش فيه كاش، كل الداتا لازم تعدي من السلك "Access Link". بنقسم الضغط (Traffic) على سعة السلك (Capacity).

                                U = Traffic / R

                                U = 1 Mbps / 1.54 Mbps ≈ 0.65
                                    (65%)


b) Access link utilization WITH web cache?

لما ركبنا كاش، الـ Hit Rate هو 0.3.. يعني 30% من الطلبات بنلاقيها في الكاش ومش بنحتاج نعدي من السلك. يبقى الزحمة على السلك هتبقى 70% بس من الترافيك الأصلي.

                                New Traffic = Original Traffic × (1 - Hit Rate)

                                New Traffic = 1 Mbps × (0.7) = 0.7 Mbps

                                New U = 0.7 / 1.54 ≈ 0.45
                                    (45%)

c) Average end-to-end delay?

الوقت الكلي هو متوسط وقت الـ Hit ووقت الـ Miss.
1. وقت الـ Hit (في الكاش) = 0 (تقريباً بالنسبة لسرعة الـ LAN).
2. وقت الـ Miss (من السيرفر) = RTT + وقت بعت الداتا في السلك (d_trans).

                                dtrans = L / R = 200,000 / 1,540,000 ≈ 0.13 sec

                                Total Miss Delay = 2s (RTT) + 0.13s = 2.13 sec

                                Avg Delay = (Hit% × 0) + (Miss% × Miss
                                    Delay)

                                Avg Delay = (0.3 × 0) + (0.7 × 2.13) ≈ 1.5 sec

Problem 02

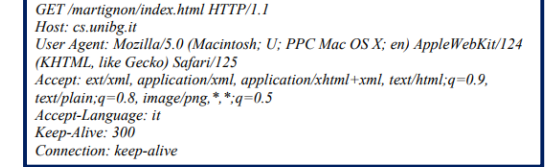

HTTP Request Analysis

تحليل الرسالة: دي رسالة Request حقيقية، كل سطر فيها له معنى محدد بيساعد السيرفر يفهم المتصفح محتاج إيه.

a) Requested URL:

http://cs.unibg.it/martignon/index.html

الـ URL الكامل بيجي من دمج الـ Host (العنوان) مع الـ Path اللي جنب الـ GET.

b) HTTP Version:

HTTP/1.1

موجودة في أول سطر، والنسخة دي بتدعم الـ Persistent Connection بشكل أساسي.

c) Connection Type:

Persistent (Durable)

الدليل هو سطر Connection: keep-alive، ده معناه إن الوصلة هتفضل مفتوحة لطلبات تانية.

d) User-Agent Utility:

السطر بتاع User-Agent بيعرف السيرفر إنك داخل من Mac مثلاً وبتستخدم Safari، فالسيرفر يحسن طريقة عرض الموقع ليك.

Accept-Language: البراوزر بيقول للسيرفر أنا بفضل اللغة الإيطالية (it).
Accept: قائمة بكل أنواع الملفات اللي البراوزر يقدر يفتحها (XML, HTML, PNG...).
Keep-Alive 300: البراوزر بيطلب من السيرفر يسيب الوصلة مفتوحة لمدة 300 ثانية.

HTTP Connection Delays

Givens (Problem 3): 2 Objects (20kb & 10kb) | Rate = 100 kbps | RTT = 2ms

Non-Persistent (Seq)

⚠️ كل ملف لازم يفتح وصلة TCP جديدة (2 RTT لكل ملف).

Obj 1: 2 RTT + (20k/100k) = 4ms + 200ms = 204ms
Obj 2: 2 RTT + (10k/100k) = 4ms + 100ms = 104ms
Total = 308 ms

Persistent (No Pipe)

✅ بنفتح وصلة واحدة بس (1 RTT handshake للكل).

Handshake: 2ms (1 RTT)
Obj 1: 2ms (RTT) + 200ms (Trans) = 202ms
Obj 2: 2ms (RTT) + 100ms (Trans) = 102ms
Total = 306 ms

Problem 5: Comparison Result

                                    1. Persistent = 3 RTT + Total Trans = 100ms

                                    2. (3 * 2ms) + Trans = 100ms → Trans Delay = 94ms (for 2 objects)

                                    3. Avg Trans per obj = 94 / 2 = 47ms

                                    4. Non-Persistent (3 objs) = 3 * (2 RTT + Trans)

                                    5. Total = 3 * (4ms + 47ms) = 3 * 51ms = 153 ms

لو الـ Persistent لملفين خد 100ms، يبقى الـ Non-persistent لـ 3 ملفات ياخد كام؟ الشرح: بنحسب سرعة الملف الواحد الأول وبعدين نضربه في 3 مع مراعاة فرق الـ RTT.

🍪 Cookies Logic Problems

Q6: Re-issue

Day 0, 10, 20, 30.

4 times

Q7: Client Sends

Objs 2 to 6 (5 objs).

5 times

Q8: Capacity

4096 / 512

8 Cookies

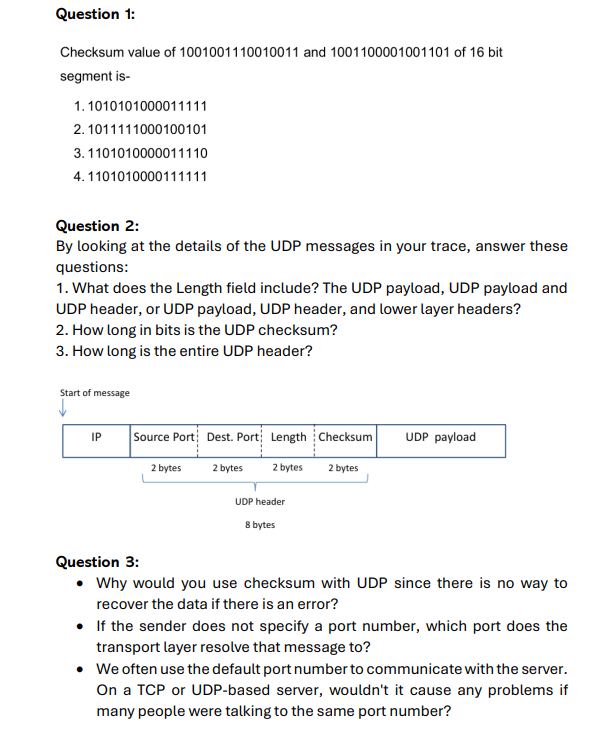

Sheet 6: UDP & Checksum Analysis

Problem Set: Transport Layer (UDP)

Checksum Calc

Question 1: Checksum Calculation

عشان نحسب الـ Checksum، بنتبع قاعدة الـ "One's Complement Sum":
1. بنجمع الرقمين binary.
2. لو طلع فيه "زيادة" (Carry) في الخانة رقم 17، بناخده ونجمعه تاني على أول خانة (End-around carry).
3. في الآخر بنقلب كل الـ 0 لـ 1 والعكس (Invert).

  1001001110010011
+ 1001100001001101
Add the Carry back:

                                  0010101111011110

                                +
                                               1

                                ------------------

                                Sum = 0010101111011111

                                Final
                                    Step: Invert bits

                                Checksum
                                    = 1101010000100000

UDP Structure

Question 2: UDP Trace Analysis

1. What does the Length field include?

Answer: The UDP Length field includes the size of the UDP Header plus the UDP Payload (Data).

خانة الـ Length في الـ UDP بتشمل حجم الـ "Header" والـ "Payload" اللي هي الداتا الحقيقية مع بعض.

2. How long in bits is the UDP checksum?

Answer: The UDP Checksum is always 16 bits (which is 2 bytes) long.

الـ Checksum دايماً حجمه ثابت وبيكون 16 بت، يعني بياخد مساحة 2 بايت في الـ Header.

3. How long is the entire UDP header?

Answer: The entire UDP header is fixed at 8 Bytes (64 bits). It consists of four 2-byte fields.

الـ UDP Header ثابت وحجمه 8 بايت، وفيه 4 خانات بس، كل خانة حجمها 2 بايت.

Concept Check

Question 3: Conceptual Understanding

• Why use Checksum with UDP if it can't recover data?
Answer: Even though UDP doesn't provide reliable delivery, the checksum is used to detect corruption. If a segment is damaged during transmission, the receiver discards it. This prevents corrupted data from being passed to the application, which could lead to application crashes or errors.

الغرض الأساسي هو "اكتشاف" الخطأ مش تصليحه. الـ Receiver لما بيلاقي الداتا بايظة بيرميها (Discard)، عشان ميسمحش لداتا فاسدة إنها توصل للبرامج وتعمل مشاكل أو تخلي البرنامج "يهنج".
• What if the sender doesn't specify a port number?
Answer: The operating system automatically assigns a dynamic port number, known as an Ephemeral Port, to the application. These ports are usually in the range above 1024 and are used for the duration of the communication session.

في الحالة دي الـ Windows أو نظام التشغيل بيتبرع للتطبيق برقم بورت "مؤقت" (Ephemeral Port) فوق الـ 1024 عشان الوصلة تمشي، وبمجرد ما الداتا تخلص البورت ده بيتحرر تاني.
• Can many users use the same server port simultaneously?
Answer: Yes, absolutely. The server distinguishes between different users based on their Source IP Address and Source Port Number. Even if everyone is hitting port 80, each user has a unique IP/Port combination that identifies their specific connection (Socket).

مبيحصلش "لخبطة" لأن السيرفر بيميز كل واحد عن طريق الـ IP بتاعه والبورت اللي هو فاتحه عنده (Source Port). فكل يوزر بيكون له "عنوان فريد" عند السيرفر حتى لو كلهم داخلين على نفس البوابة.

Sheet 9: Sliding Window & TCP Timing Diagrams

Q 01

Q1: Stop-and-Wait (Window Size = 1)

Scenario: 4 packets (50B each). Win=1. Pkt 1 is lost, ACK 2 is lost.

Explanation:

Process: Since window size is 1, each packet must be acknowledged before the next is sent. When Pkt 1 is lost, its timer expires (Timeout) and the sender retransmits it. When ACK 150 is lost, the sender doesn't know the receiver got Pkt 2, so it retransmits Pkt 2 after timeout.

هنا الـ Window=1 يعني النظام "واحد بواحد".
- باكت 1 ضاعت: السندر استنى وقت وبعتها تاني.
- لما ACK 150 ضاع: السندر افتكر إن الباكت موصلتش أصلاً، فبعت باكت رقم 2 مرة تانية بعد ما التايمر خلص.

Q 02

Q2: Sliding Window (Size = 3)

Explanation:

Cumulative Buffer: Since Pkt 1 is missing, the receiver buffers Pkt 2, 3, and 4 but maintains its ACK at 20. Once the sender retransmits Pkt 1 and it arrives, the receiver can immediately ACK 160 (20+20+50+50+20), acknowledging the entire sequence it has collected.

الريسيفر بيخزن الباكتات اللي بتوصل (2 و 3 و 4) بس بيفضل يطلب بايت 20. أول ما باكت رقم 1 توصل، الريسيفر بيبعت ACK "تراكمي" ينط بيه فجأة لحد بايت 160 لأنه خلاص استلم كل اللي قبله.

Sheet 10: Routing Algorithms Solutions

Q 01

Q1: Dijkstra's Shortest Path Algorithm

Scenario: Calculate the shortest path from Source (A) to all other nodes.

Step	set N	D(B),p(B)	D(C),p(C)	D(D),p(D)	D(E),p(E)
0	A	10, A	3, A	∞	∞
1	AC	7, C	--	11, C	5, C
2	ACE	7, C	--	11, C	--
3	ACEB	--	--	9, B	--
4	ACEBD	--	--	--	--

Detailed Logic:

Step 1: We picked C (cost 3). Node B was 10 (via A), but via C it becomes 3 + 4 = 7. We update it.
Step 3: After picking B, we look at its neighbor D. Path via B is 7 + 2 = 9, which is better than the current 11 (via C).

في كل خطوة بنختار أصغر قيمة متاحة ونضيفها لمجموعة الحل (N). لاحظ إن الطريق لـ B اتغير لما روحنا لـ C لأن 3+4=7 أحسن من 10 مباشرة. ونفس الكلام لـ D لما روحنا لـ B بقت 7+2=9 بدل 11.

Q 02

Q2: Distance Vector Logic (Node B)

Dest	Cost via...
Dest	A	E	C
A	7	9	6
C	15	12	1
D	10	10	3
E	8	8	5

(b) Link Failure (A-E):

If the link A-E breaks, Node E will update its vector to A as ∞. It will then receive a vectors from B and D. Since B can reach A via C (cost 6), E will eventually learn a new path: E → D → C → B → A (Total cost = 2+2+1+7 = 12).

لو السلك اللي بين A و E اتقطع، الراوتر E هيحس فوراً. هيبدأ يدور على جيرانه التانيين (زي D) ويشوف هيوصلوه لـ A في قد إيه. التحديثات دي بتلف في الشبكة لحد ما كله يستقر على الطريق الجديد الأطول شوية.
